户外开闭所

简介

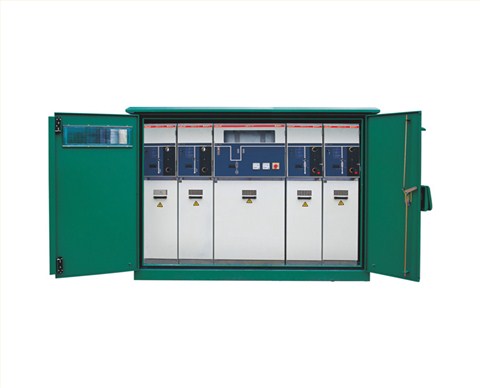

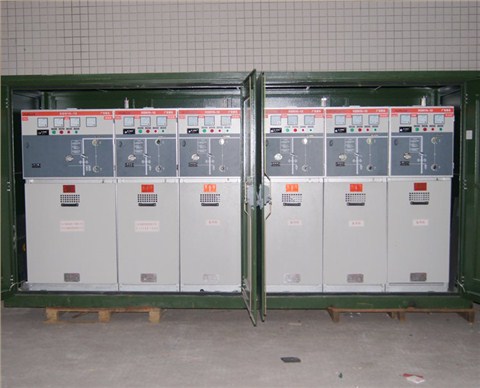

XGW□-12型高压户外开闭所，又称10kv户外开闭所、10kv开关站。它是起开闭所用，用来分配10kv电能的配电场所。是连接配电电源（110kv或35kv变电站）和配电网络（10kv环网）的纽带，是配电电源10kv母线的延伸，增加了配电电源的数量。开闭所的应用解决了110kv、35kv变电站出线数量不足、出线走廊受限的问题，减少了相同路径的电缆条数，节约了投资，同时使城市配电网更加灵活可靠，从而优化了配电网结构。

优势

1．采用预制式带电可触摸硅橡胶电缆头，全密封，全绝缘，免维护，可靠保证人身安全。
2．结构紧凑，外形小巧美观，不锈钢双层箱体，使用寿命可达二十年以上。
3．在不影响主网运行的前提下。实现区域停电检修．减小停电范围。
4．可配一台或多台SF6负荷开关。接线方式灵活多样，分支出线最多可达八回。
5．可选避雷器、短路故障指示器．限流熔断器等，满足用户各种要求。

用途

高压户外开闭所可根据客户不同要求装配不同高压开关柜，作为10kv配电系统的配电电源之用。

结构

●箱体材料全部采用表面喷塑的覆铝锌钢板或不锈钢板，厚度不小于2mm，具有很强的抗腐蚀能力，除主柜架外，其它箱体零件均为钣构件，重量轻，美观大方。
●箱体表面无紧固件可供拆卸，防盗性好，箱体具有IP4X的防护等级，防雨性能好。
●顶盖为空气夹层式双层结构，并设有通风口：进风口设在箱体表面板处，并有可拆卸的防尘过滤网；出风口设在箱体顶部，并隐藏于房檐下面；形成自下而上的空气对流，使箱体具有良好的隔热与通风效果；顶盖有3度的排水倾角。
●箱体有电缆进线口的密封式地板，防止电缆沟内的潮气进入箱体。
●门及吊耳处以密封条密封；根据用户需要侧门为可开启式；门锁为防雨式结构；门开启时有限位拉钩使门便于固定。
